鍋爐容量：10-35 t/h
工作壓力：1.25-2.5 MPA
適用燃料：煤、生物質
應用范圍：供熱?；ぁ⑹称?、橡膠、飼料
廠家指導價： 6萬元-85萬元

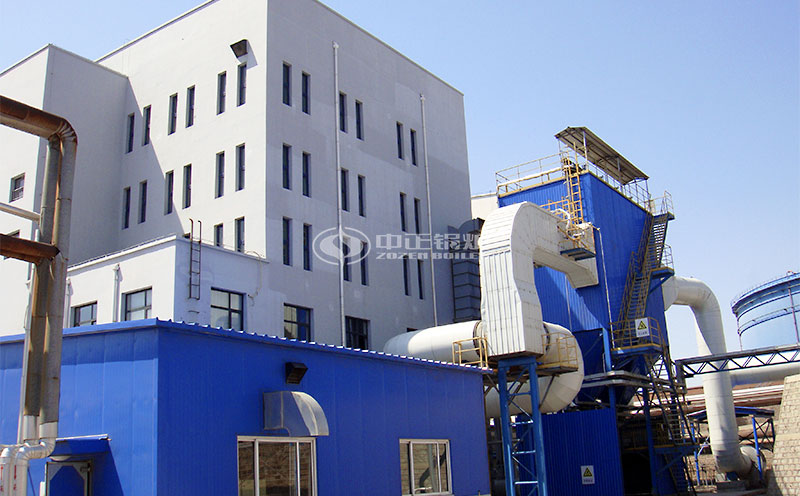

SHL型散裝鍋爐系雙鍋筒橫向布置自然循環水管鍋爐。鍋爐由前后左右水準壁組成的爐膛和由上下鍋筒與對流管束組成的鍋爐本體，尾部設有省煤器、空氣預熱器，燃燒設備為為鱗片式爐排，無級調速控制，散裝出廠，現場組裝砌筑。
該爐型具有出力足，升溫快，熱效率高，煤種適應性強，安全可靠的特點。
水循環
鍋爐水循環采用全自然循環，各受熱面均有相對獨立的下降管供水，確保整體水循環的安全。
大爐膛設計
使煙氣在爐膛內停留時間加長，使飛灰、可燃?xì)怏w得到充分燃燒，提高鍋爐熱效率;
煙氣在爐膛上升速度低，使其攜帶的飛灰量大大減少，降低鍋爐原始排放濃度。
檢修平臺
平臺、扶梯采用格柵板，保證了平臺扶梯的強度及剛性。
合理的布局保證每一處操作，維修點都可方便到達。
爐排
結構先進的配風系統、司爐人員可以根據煤質、燃燒情況，合理調節前后風量。
根據煤種的不同，我們設計了鱗片爐排、橫梁爐排、往復爐排等多種型式進行配選。
對流受熱面
設置多道折煙板，增加煙氣流程并起到降塵的作用，有效防止飛灰進入省煤器，造成省煤器的堵塞。
所有易積灰的部位都留有吹灰器接口，供用戶選擇各種形式的吹灰器。
鍋爐型號
|
☆SHL10-1.25-M SHL10-1.60-M SHL10-2.45-M |
☆SHL15-1.25-M SHL15-1.60-M SHL15-2.50-M |
☆SHL20-1.25-M SHL20-1.60-M SHL20-2.50-M |
☆SHL25-1.25-M SHL25-1.60-M SHL25-2.50-M |
☆SHL30-1.25-M SHL30-1.60-M SHL30-2.50-M |
☆SHL35-1.25-M SHL35-1.60-M SHL35-2.50-M |
||||
| 額定蒸發量/（t/h） Rated evaporation capacity |
10/ | 15/ | 20/ | 25/ | 30 | 35 | ||||
| 工作壓力（MPa） Pressure |
1.25/1.6/2.45/1.0 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0/1.25 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5 | ||||
| 蒸汽溫度（℃） Steam temperature/Rated output water temperature |
194/204/225/115 | 194/204/225/115 | 194/204/225/95/130 | 194/204/225/115 | 194/204/225/115 | 194/204/225 | ||||
| 給水溫度/回水溫度（℃） Feed water/return water temperature |
105 | 105 | 105 | 105 | 105 | 105 | ||||
| 受熱面積（㎡） Heating area |
本體 Proper |
輻射 Radiation |
輻射（Radiation）57.5 | 輻射（Radiation）63.5 | 輻射（Radiation）97.5 | 輻射（Radiation）87.5 | 輻射（Radiation）80.7 | 輻射（Radiation）131.7 | ||
| 對流 Convection |
對流（Convection）152 | 對流（Convection）178.9 | 對流（Convection）243 | 對流（Convection）263 | 對流（Convection）315 | 對流（Convection）388.5 | ||||
| 省煤器（㎡）/空預器Economizer/Air preheater | 94.4/170 | 118/211 | 410/332 | 198/422 | 339/548 | 311.6/640 | ||||
| 爐排面積（㎡） Effective area of great |
12.2 | 18.07 | 23.2 | 27.7 | 31.0 | 35.12 | ||||
| 適用燃料 Available Fuel |
燃料 | 煤、生物質成型顆粒燃料 | ||||||||
| 應用基底位發熱值（KJ/kg）Low heating value | 16240 | |||||||||
| 鍋爐熱效率（%） Thermal efficiency |
81.0 | 81.0 | 81.5 | 81.6 | 82.0 | 82.0 | ||||
| 鍋爐燃料消耗量（kg/h） Fuel consumption |
1860 | 2790 | 3720 | 4650 | 5580 | 6510 | ||||
| 最大運輸尺寸LxWxH(m) Overall dimension of boiler transported |
5.5/1.5/1.6 | 6.2/1.5/1.6 | 6.1/1.29/1.06 | 6.2/1.5/1.8 | 5.3/4.0/4.2 | 7.6/1.3/1.04 | ||||
| 最大運輸重量 Weight of biggest part for transportation |
3.2 | 4.2 | 7.3 | 8.5 | 10.7 | 9.4 | ||||
| 安裝后外形尺寸LxWxH(m) Overall dimension of boiler assembled |
11.9x7.0x9.8 | 12.4x7.5x10.5 | 14.3x8.8x12.5 | 12.5x8.5x12.5 | 12.0x9.0x12.5 | 15.35x8.88x12.5 | ||||
